…lösen viele Aufstellprobleme, dämmen Schall und Schwingungen ohne jede Befestigung

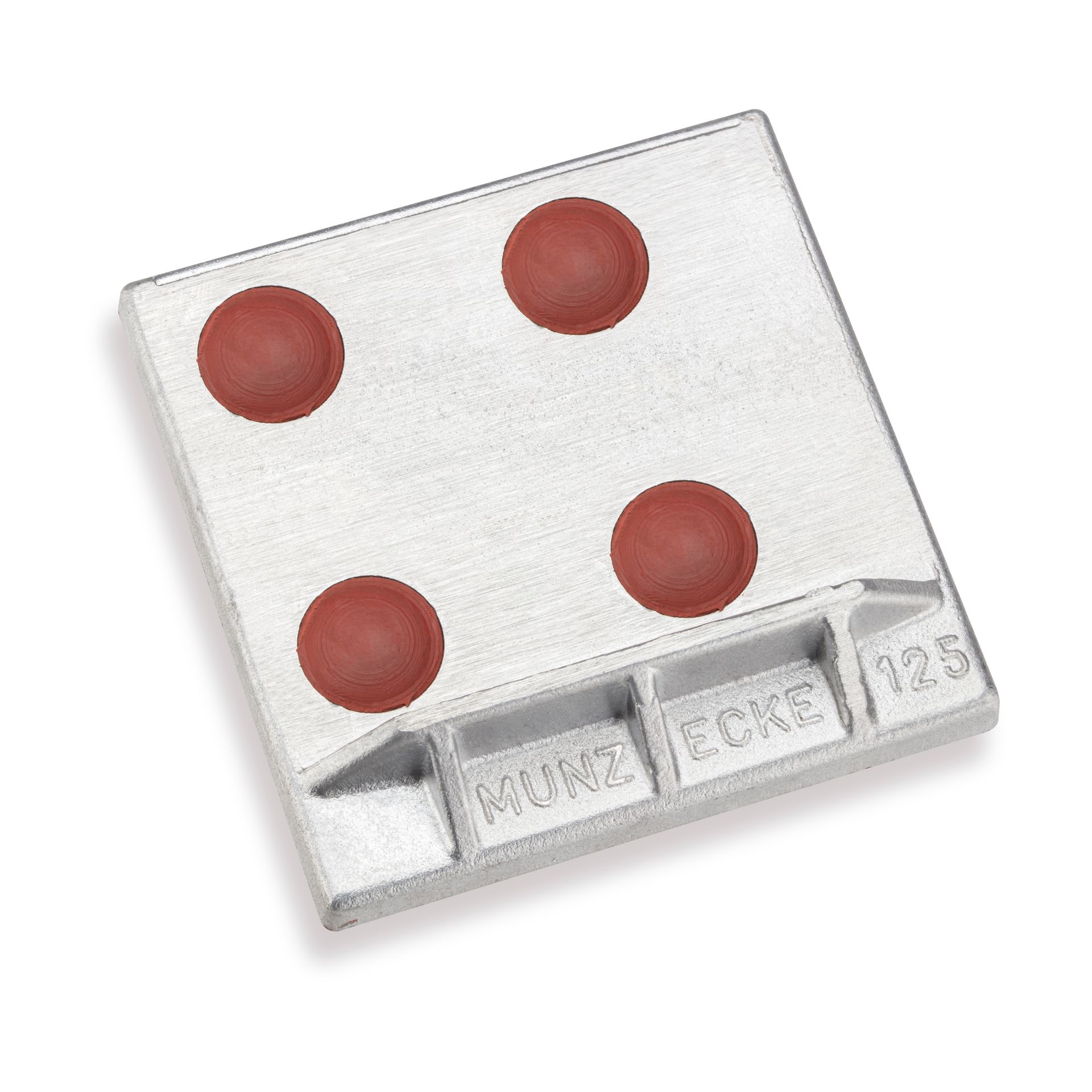

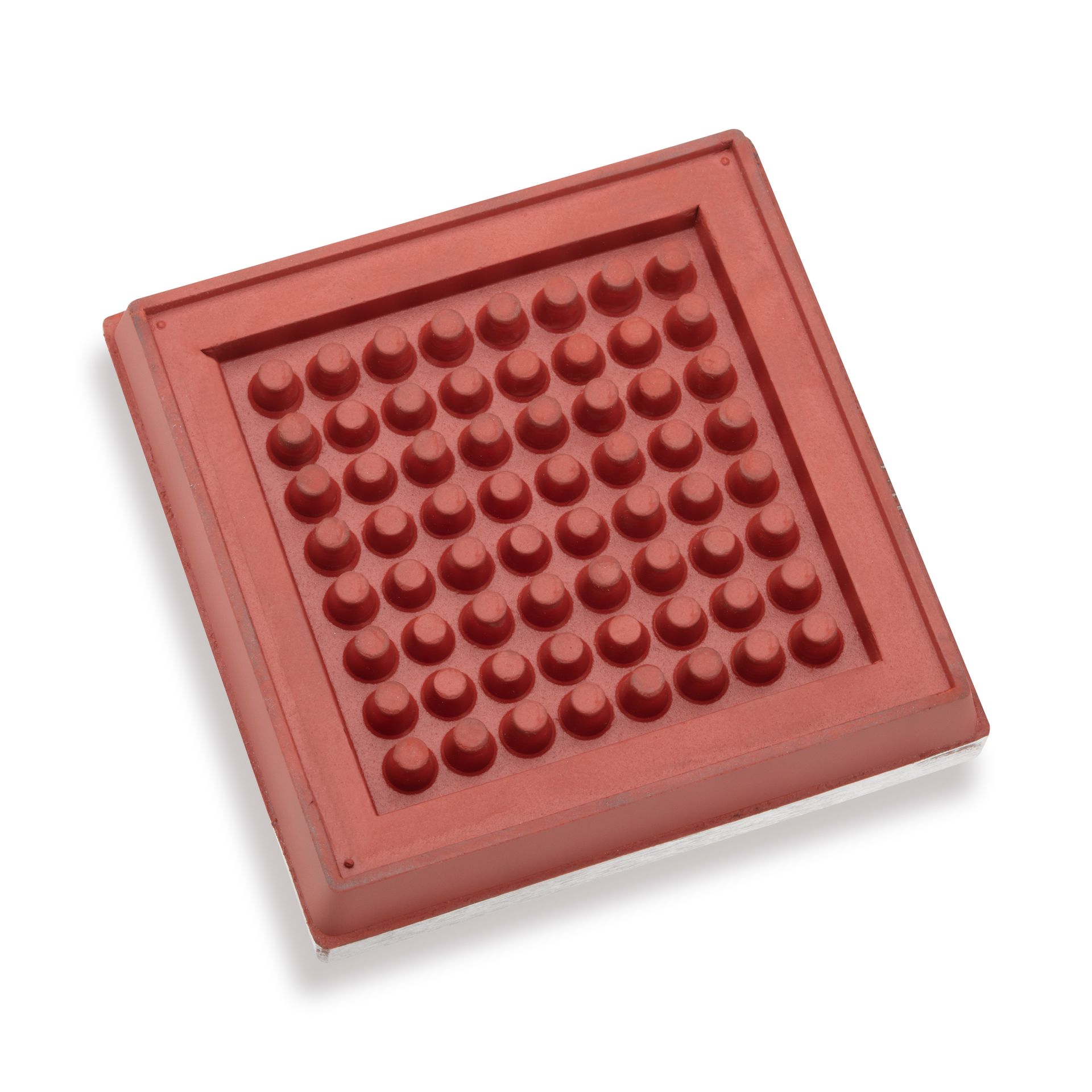

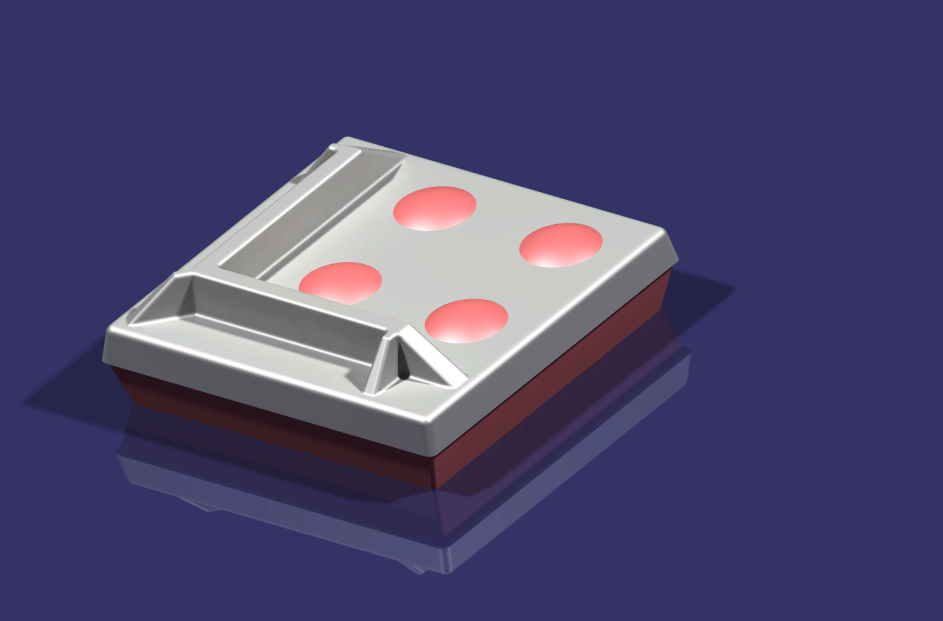

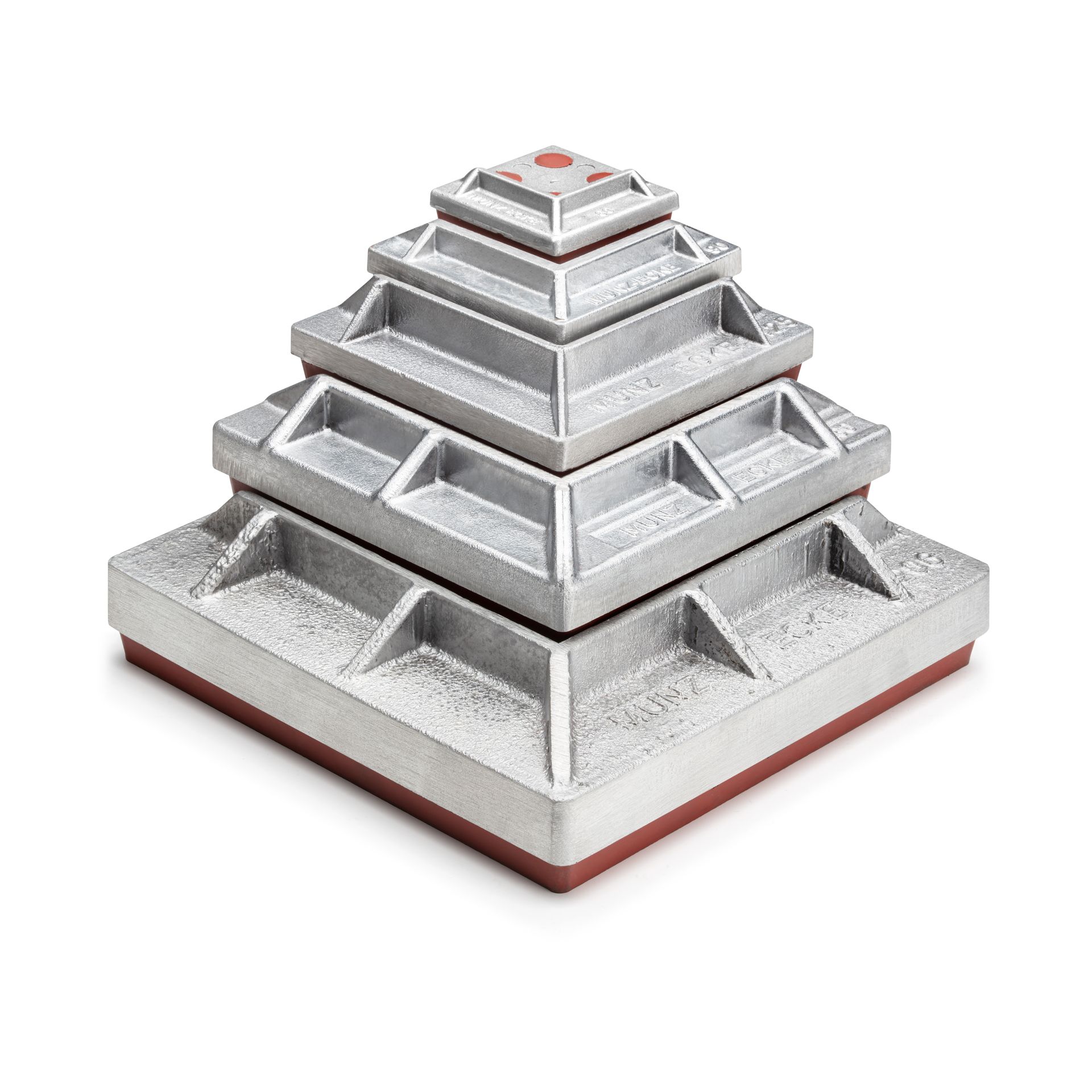

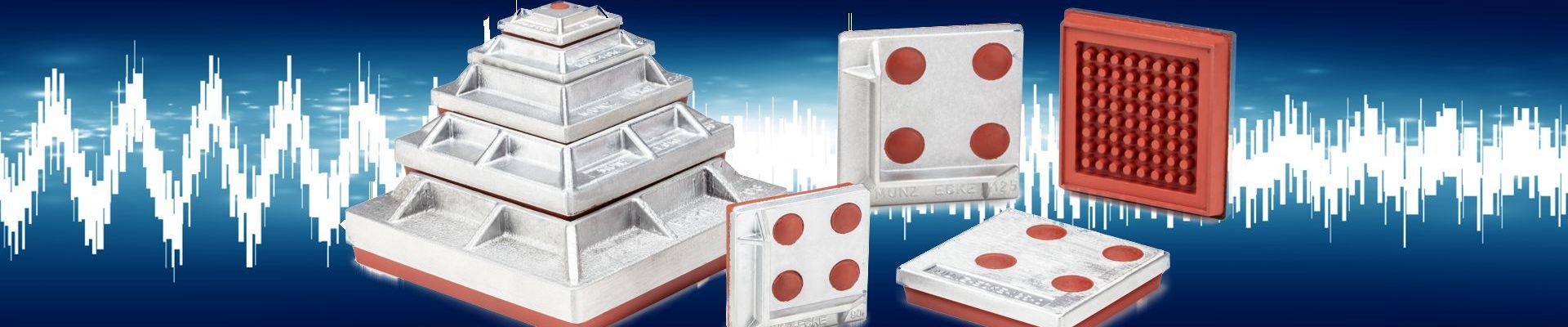

MUNZ-Schalldämmecken besitzen auf der oberen Auflagerfläche einen Winkelanschlag und mehrere Gummipolster von unterschiedlicher Höhe. Dadurch wird eine korrekte und einwandfreie Aufstellung erreicht und zwar ohne Befestigung an der Maschine und dem Aufstellplatz.

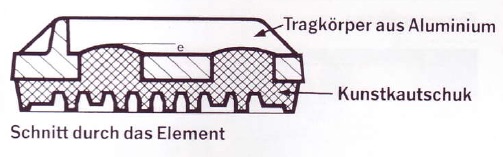

MUNZ-Schalldämmecken absorbieren bis zu 95% Eigen- und Fremdschwingungen aufgrund der besonderen Konstruktion des hochelastischen öl- und alterungsbeständigen Federkörpers aus Kunstkautschuk. MUNZ-Schalldämmecken verhindern optimal die Übertragung von Körperschall auf den Aufstellplatz und die angrenzenden Räume. MUNZ-Schalldämmecken erlauben eine schnelle und problemlose Umstellung ohne großen Produktionsausfall.

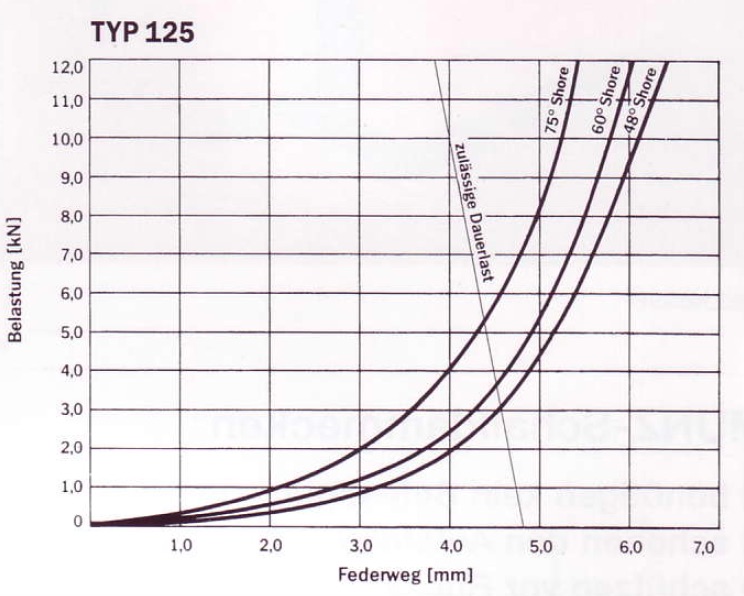

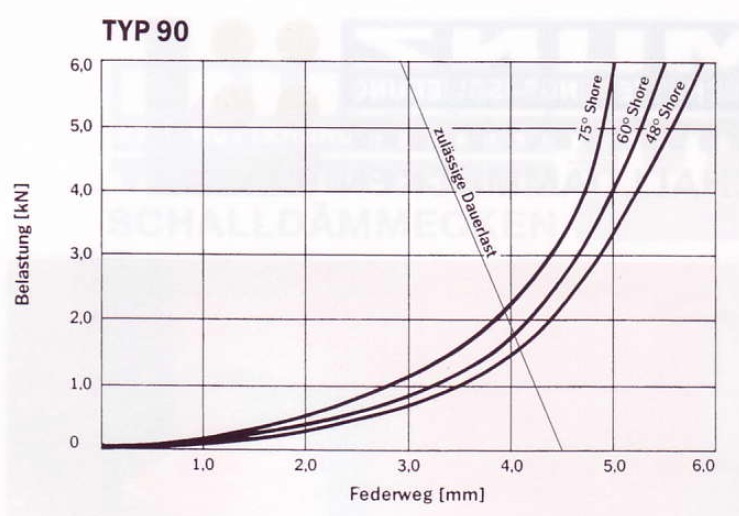

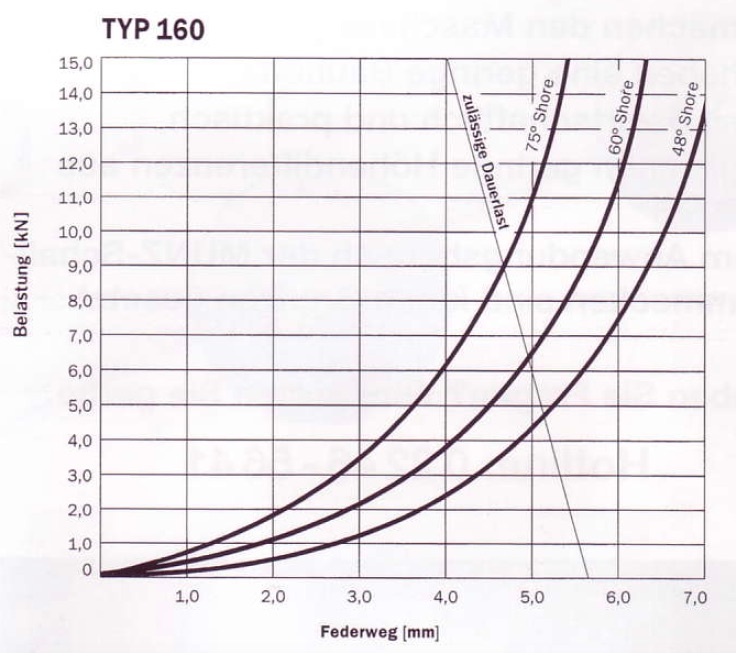

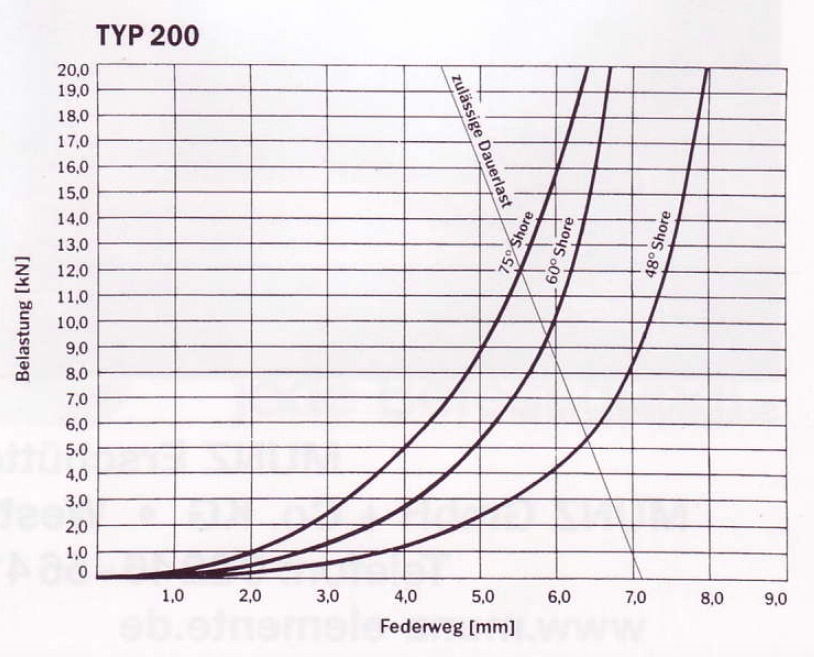

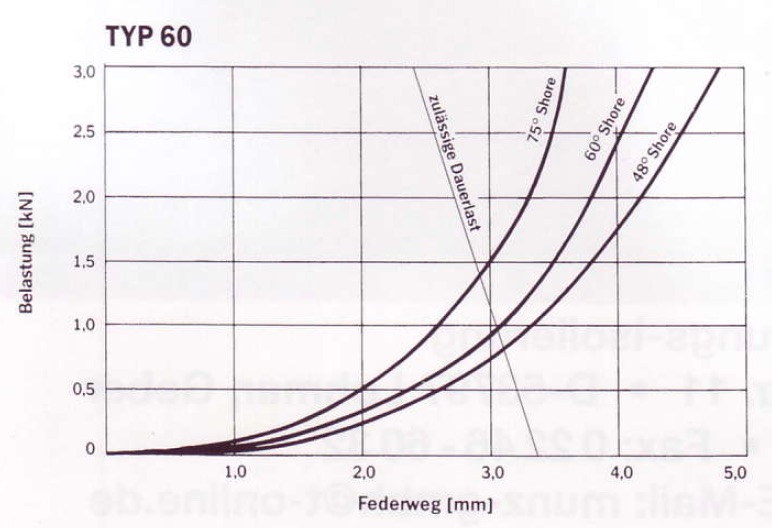

Die untenstehenden Belastungsdiagramme geben die Federwege an.

Aus dem Federweg ergibt sich die Eigenschwingungszahl des Elementes. Um einen hohen Isolierwirkungsgrad zu erzielen, ist die Eigenschwingungszahl möglichst weit unter die Erregerschwingzahl der Maschine zu bringen. Wählen Sie also einen großen Federweg!

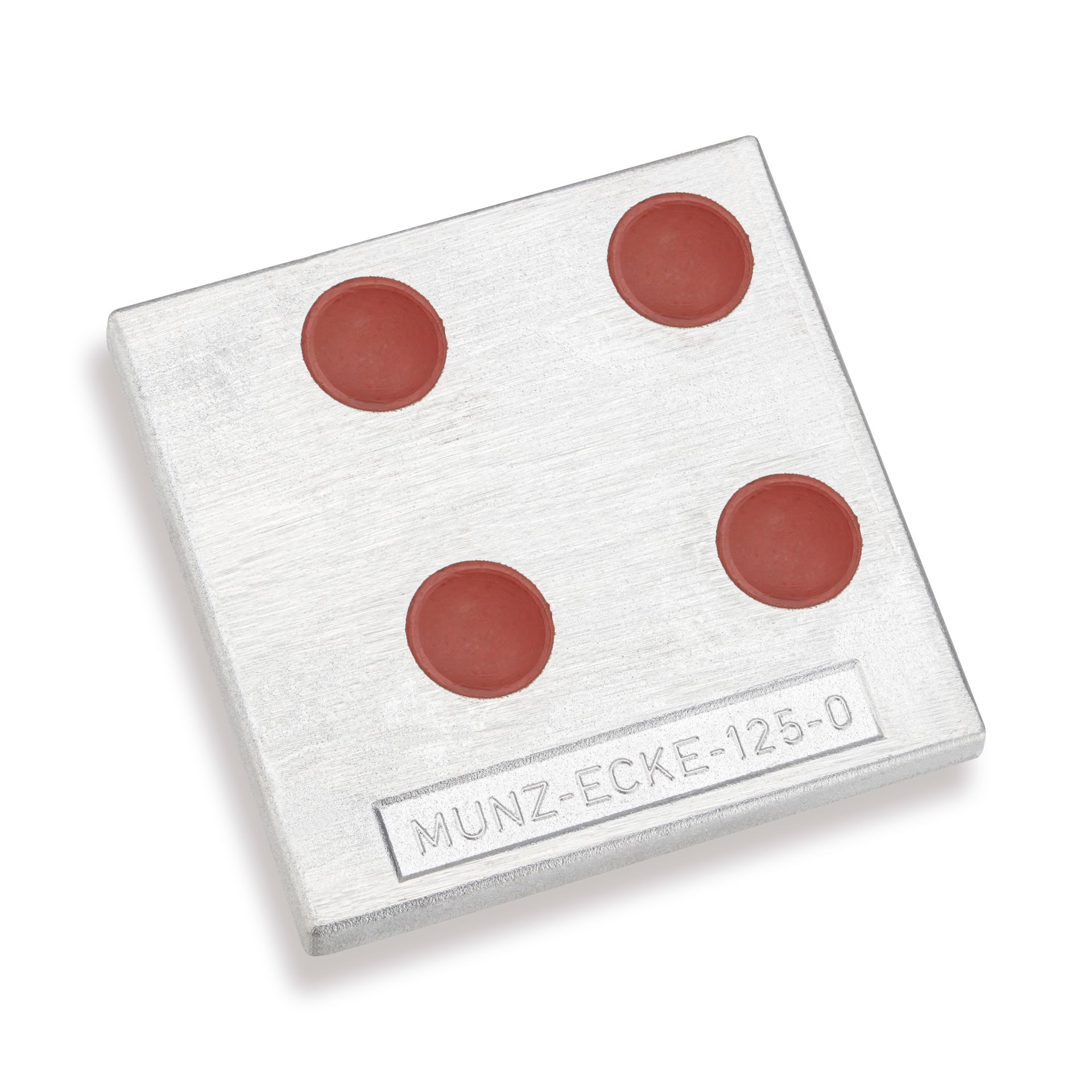

Bei auftretenden dynamischen Wechsellasten ist empfehlenswert 25% unter der Höchstbelastung zu bleiben. Die zulässige Dauerlast der Elemente sollte nicht überschritten werden. Typ -1 oder Typ -0 können bei großen Abständen und hoher Belastung der Elemente zwischen die Eckelemente gesetzt werden. MUNZ Ecken haben wir je nach Einsatzbereich und möglicher Belastung in der Standartausführung 48° Shore oder auch in 60° und 75° Shore Härte im Sortiment.

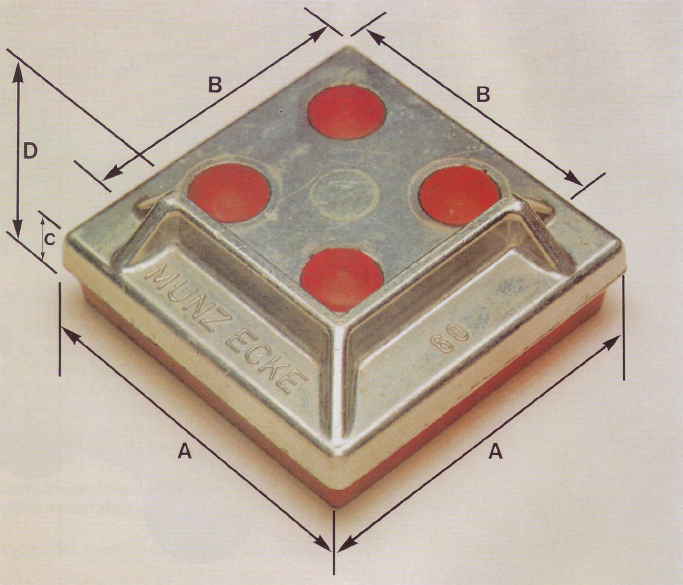

Abmessungen (mm) und Gewichte (kg)

Typ A B C D e kg
60 60 45 14 21 2,0 0,075
90 90 70 20 30 2,5 0,26
125 125 98 25 40 3,0 0,62
160 160 128 33 48 4,0 1,40
200 200 165 37 58 5,0 3,20



MUNZ-Schalldämmecken

  • Benötigen kein Befestigungsmaterial
  • Schonen den Aufstellungsplatz
  • Schützen vor Rückkopplungen
  • Machen den Maschinenpark mobil
  • Haben eine geringe Bauhöhe
  • Sind wirtschaftlich und praktisch
  • Gleichen geringe Höhendifferenzen aus

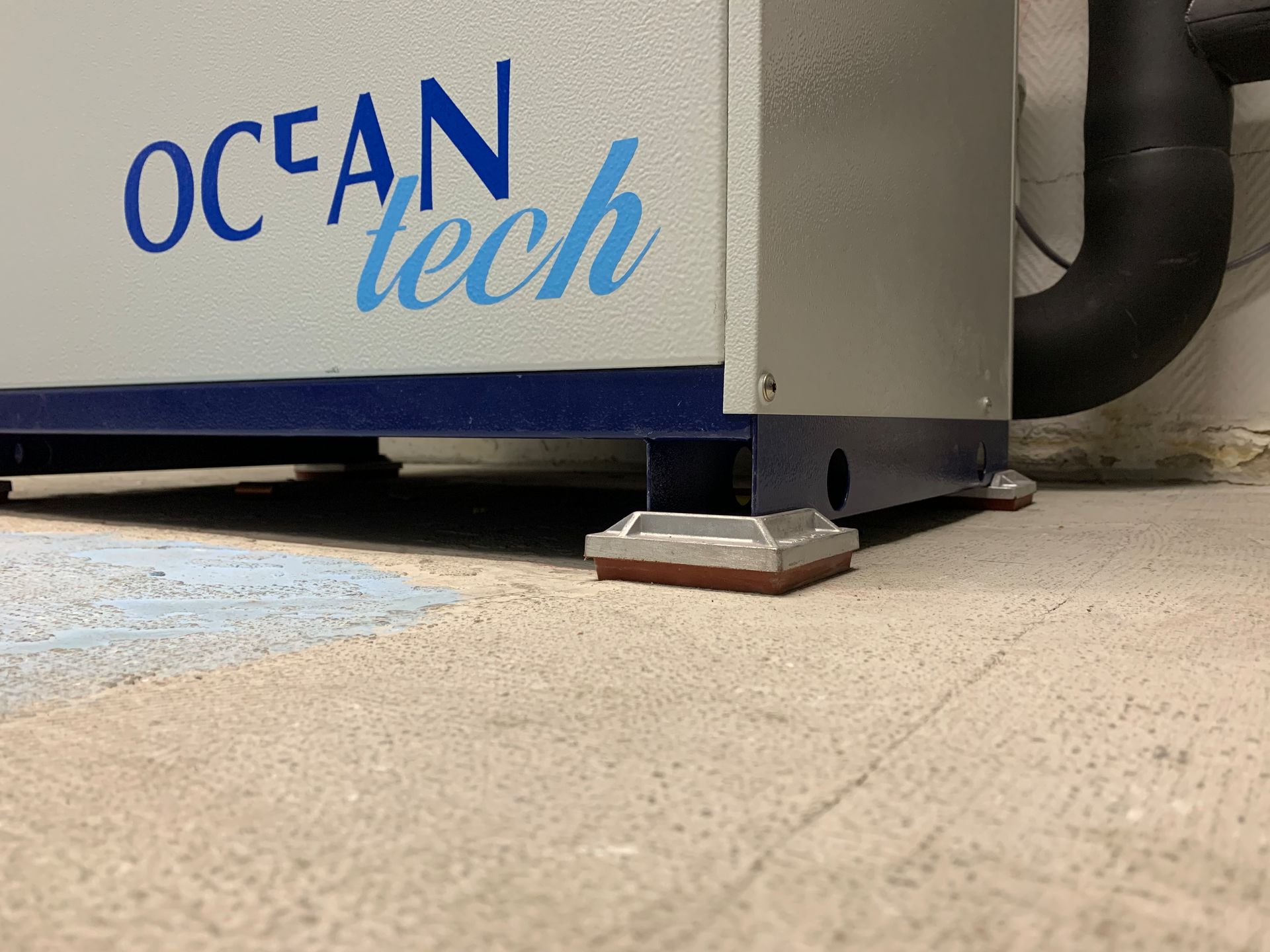

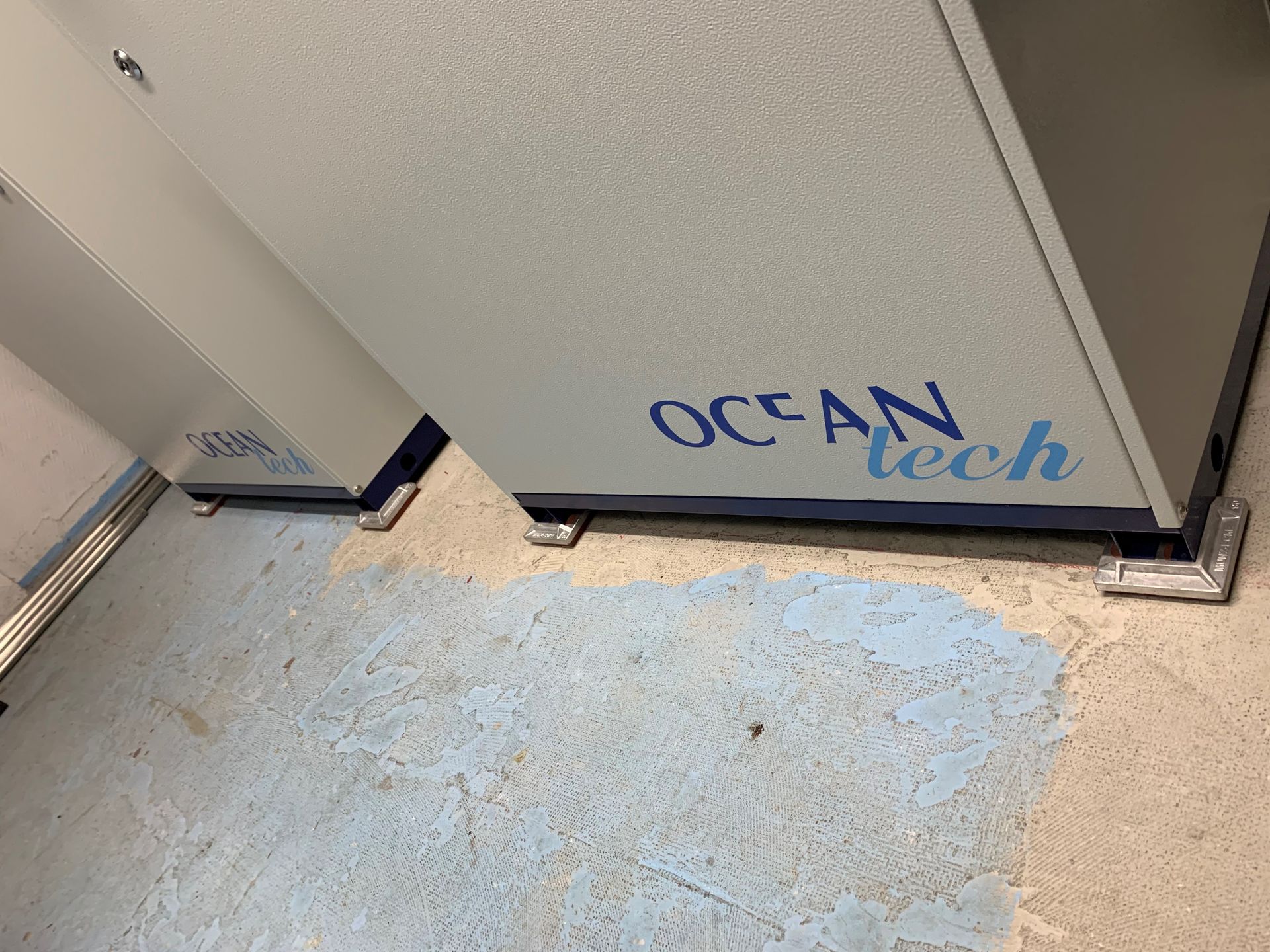

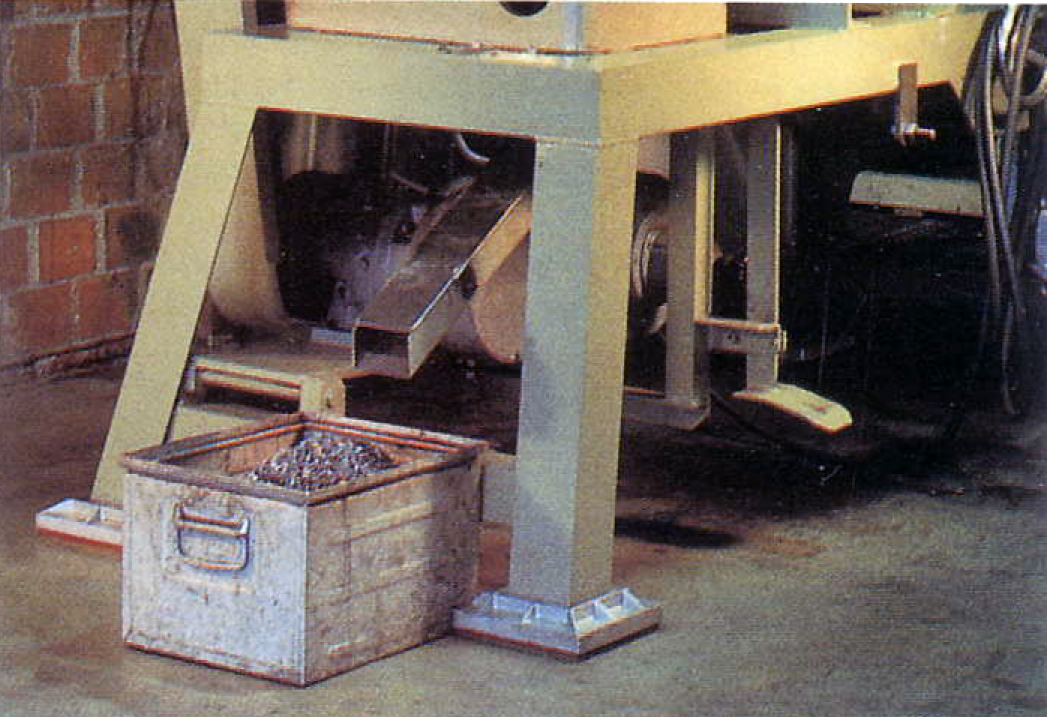

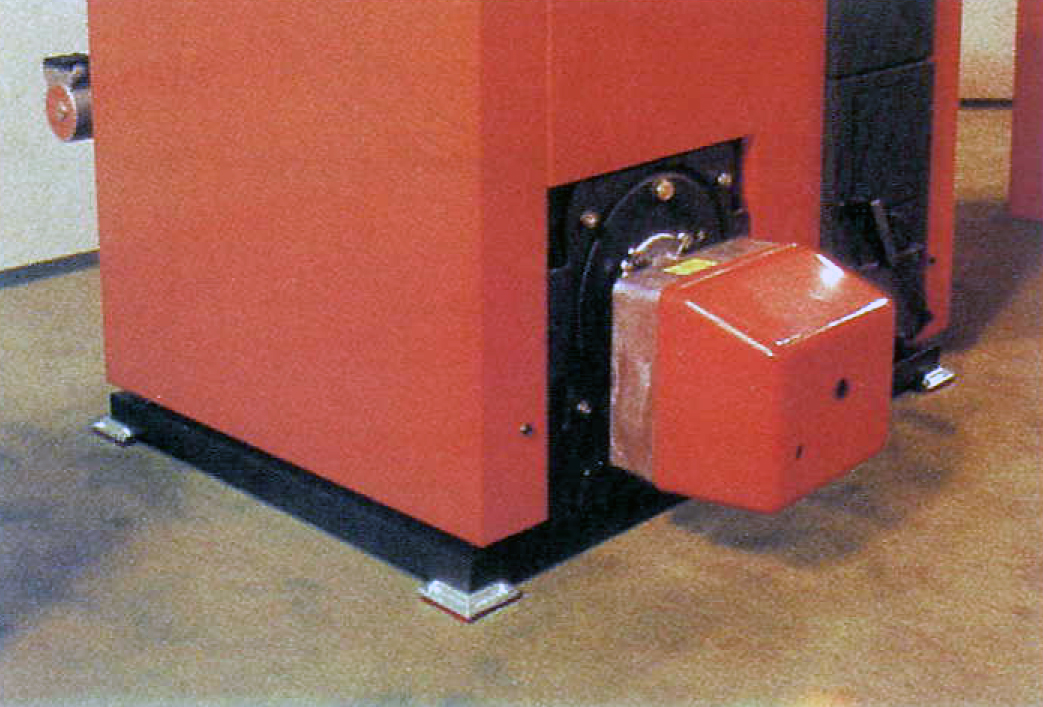

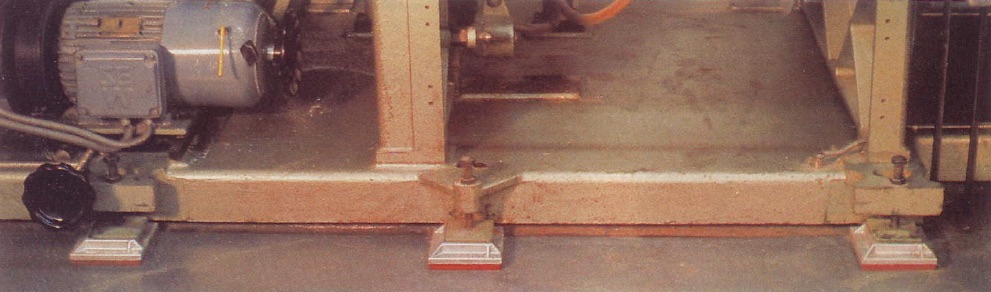

Beispielanwendungen

Haben Sie Fragen?

Dem Anwendungsbereich der MUNZ-Schalldämmecken sind kaum Grenzen gesetzt.
