Maschinenaufstellung ohne Fundament und Bodenbefestigung

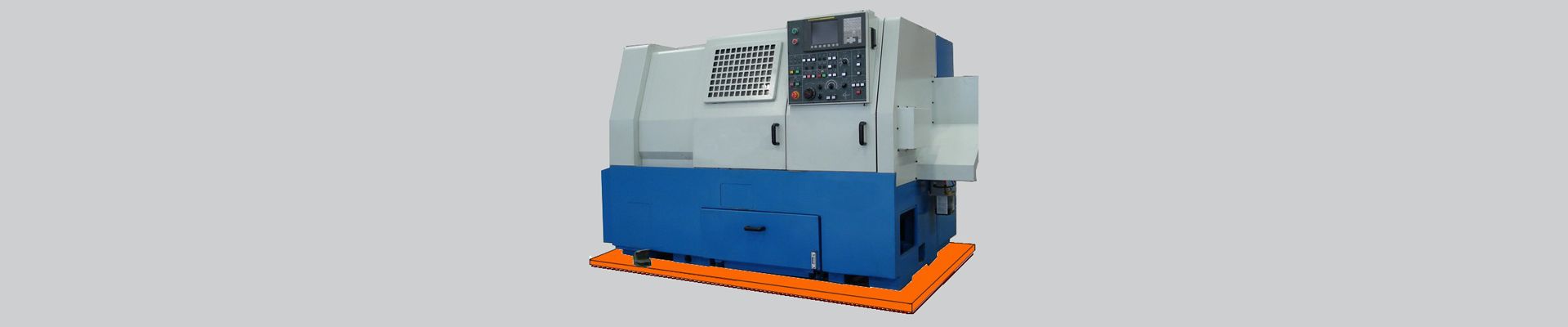

Maschinen stellt man optimal mit MUNZ-Fundamentplatten auf.

  • Befestigungslos
  • körperschallisoliert
  • erschütterungsisoliert

MUNZ-Fundamentplatten machen Deckenaufstellung möglich!

MUNZ-Fundamentplatten absorbieren hervorragend Schwingungen und dämmen optimal Körperschall

Für alle Maschinen

Eine MUNZ-FUNDAMENTPLATTE besteht aus der lastenvertei­lenden Stahltragplatte und dem hochelastischen, öl- und alterungsbeständigen Federkörper aus Kunstkautschuk.

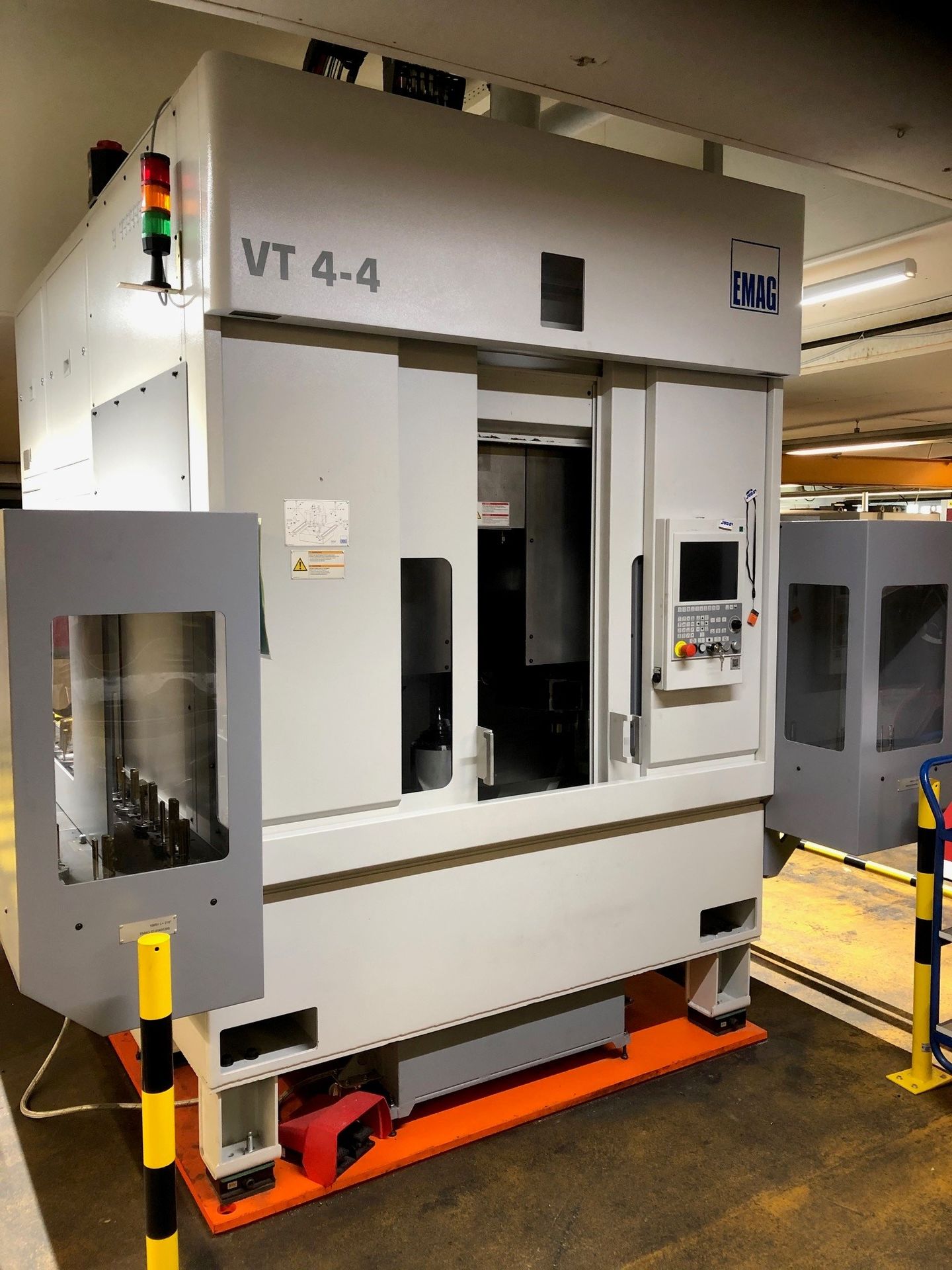

MUNZ-FUNDAMENTPLATTEN haben keine genormten Größen. Sie werden nach den aufzustellenden Maschinen bemessen. Die Gesamthöhe ist gering und beginnt bei 25 mm. Die Gumminoppen auf der Unterseite haften sicher auch auf empfindlichen Fußböden und erlauben jederzeit die Um­stellung der Maschinen. Die Maschinen sind lediglich auf den Stahltragplatten zu verschrauben und bei Bedarf auszurichten.

MUNZ-FUNDAMENTPLATTE

Sonderausführung mit hochfester, vielfach verleimter Multiplex-Holztragplatte. Wegen des geringen Eigengewichts der Fundamentplatte besonders geeignet für die lastverteilende Maschinenaufstellung auf Geschoß­decken mit geringer Tragkraft.

Die entscheidenden Vorteile der MUNZ-FUNDAMENTPLATTE gegenüber Einzelschwingungsdämpfern:

  • Geringe Punktlast: Die Flächenpressung bei Verwendung der MUNZ-FUNDAMENTPLATTE beträgt in der Regel weniger als 1 kg/cm2. Auch bei schwachen Fußbodenkonstruktionen ist kein herkömmliches Fundament erforderlich.
  • Hervorragende Standsicherheit: Die FUNDAMENTPLATTE ist größer als der Maschinenfuß und garantiert die Standsicherheit, die bei einer befestigungslosen Aufstellung unbedingt vorhanden sein muß.
  • Keine Hohlräume zwischen Maschine und Fußboden: Die umlaufende Abdichtleiste verhindert Funktionsstörungen durch Fremdkörper sowie Verschmutzung und erleichtert die Sauberhaltung.
  • Kraftschluß bei Einzelfüßen:Z.B. bei Drehmaschinen und neigbaren Exzenterpressen wird mit der durchgehenden Stahltragplatte der notwendige Kraftschluß erreicht und die Maschinengenauigkeit gewährleistet.

Das patentierte, durch Längs- und Querstege erreichte Kammersystem mit der umlaufenden Abdichtleiste gibt der MUNZ-FUNDAMENTPLATTE optimale Seitenstabilität

Sonderausführungen

  • doppellagige Gummifeder für eine weiche Lagerung, besonders geeignet für Aufstel­lungen auf leichten Deckenkonstruktionen.
  • vielschichtig verleimte Holztragplatte mit sehr hoher Festigkeit.
  • MUNZ-FUNDAMENTPLATTEN sind in jeder gewünschten Abmessung und Form lieferbar und können auf Wunsch als Ölauffangwanne hergestellt werden.

Bei Anfrage bitte folgende technischen Daten angeben

  • Maschinenart
  • Drehzahl
  • Hubzahl
  • Maschinenhöhe
  • Gesamtgewicht
  • verbindliche Fußabmessungen (bei Drehmaschinen über Alles)
  • Fundamentplan (möglichst mit Schwerpunktlage)

Haben Sie Fragen?

Dem Anwendungsbereich der MUNZ-Fundamentplatten sind kaum Grenzen gesetzt.
